تفاصيل المنتج:
شروط الدفع والشحن:
|
تسليط الضوء: | ارتفاع الكلور السلطة,معادن عادية مكسوة بقشرة ثنائي الفينيل متعدد الكلور |
---|

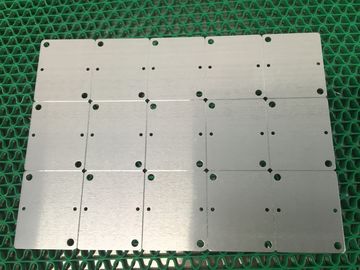

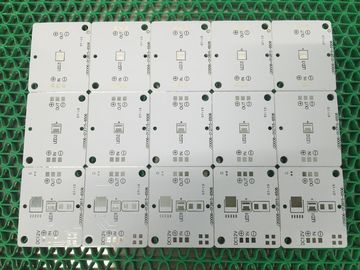

السوبر مشرق الصمام السلطة العليا PCB، الألومنيوم مجلس الكلور لLED
JHD ثنائي الفينيل متعدد الكلور
JHD ثنائي الفينيل متعدد الكلور هو prefessioal PCB & PCBA الصانع مع تجربة تصدير أكثر من 6 سنوات. وتقع فى شنتشن، الصين. لدينا مهندسون الكلور المهرة وحماسة، الموظفين إيجابي عن خط الانتاج. يتم تخصيص كل من لوحات الدوائر المطبوعة.
المواصفات الفنية للثنائي الفينيل متعدد الكلور
عدد طبقة | 1،2،4 أو 6، تصل حتى 18 طبقة |
الكمية النظام | 1 إلى 50000 |
مجلس الشكل | Retangular، الجولة، وفتحات، القواطع، مجمع، وعدم انتظام |
مجلس نوع | جامدة، مرنة، جامدة، مرنة |
المواد المجلس | FR-4 زجاج الايبوكسي، FR-4 عالية تيراغرام، بنفايات متوافقة، والألمنيوم، روجرز، وما إلى ذلك. |
قطع المجلس | القص، V-النتيجة، تبويب، توجيه |
مجلس سمك | 0.2-4.0mm، فليكس 0.01-0.25mm |
النحاس الوزن | 1.0، 1.5، 2.0 أوقية |
قناع لحام | LPI الأخضر على الوجهين، أيضا دعم الأحمر، الأبيض، الأصفر، الأزرق، الأسود |
الشاشة الحريرية | على الوجهين أو من جانب واحد في الأبيض والأصفر والأسود، أو سلبية |
الشاشة الحريرية مين خط العرض | 0.006 '' أو 0.15mm و |
ماكس مجلس الأبعاد | 20 بوصة * 20inch أو على 500MM * 500MM |
دقيقة تتبع / جاب | 0.10mm، أو 4mils |
دقيقة حفر حفرة قطرها | 0.01 ''، 0.25mm، أو 10mils |
صقل الأسطح | HASL، نيكل، الذهب الغمر، الغمر تين، الغمر الفضة، سعر البيع الرسمي، وما إلى ذلك. |
مجلس سمك التسامح | ± 10٪ |
النحاس الوزن التسامح | ± 0.25 أوقية |
عرض فتحة الحد الأدنى | 0.12 ''، 3.0MM، أو 120mils |
العمق V-نتيجة | 20-25٪ من سمك المجلس |
فورمات تصميم الملف | جربر RS-274،274D، النسر وDXF أوتوكاد، DWG |
ونحن أداء عدة إجراءات الجودة مطمئن قبل شحنها خارج أي مجلس الكلور
---وتشمل هذه:
* الفحص البصري
* الطائر التحقيق
* سرير من المسامير
· * السيطرة الممانعة
· * كشف اللحيم-القدرة
* المجهر metallograghic الرقمية
· * الهيئة العربية للتصنيع الآلي (التفتيش البصري)
شروط مفصلة لصناعة الكلور
--- شرط الفني لتجميع ثنائي الفينيل متعدد الكلور:
* الفئة الفنية لتركيب السطحية ومن خلال حفرة تقنية لحام
* أحجام مختلفة مثل 1206،0805،0603 مكونات تكنولوجيا SMT
* تكنولوجيا المعلومات والاتصالات (في دائرة اختبار)، إقليم العاصمة الاتحادية (وظيفية حلبة اختبار) التكنولوجيا.
* الجمعية الكلور مع UL، CE، FCC، بنفايات موافقة
* النيتروجين إنحسر الغاز تكنولوجيا لحام لSMT.
* ارتفاع قياسي وسمت خط التجميع اللحيم
* عالية الكثافة مجلس المترابط قدرة التكنولوجيا التنسيب.
قدرات الجمعية ثنائي الفينيل متعدد الكلور
كمية | نموذج وحجم منخفضة الكلور الجمعية، من 1 المجلس 250، هو التخصص، أو ما يصل إلى 1000 |
نوع من الجمعية | SMT، الظهور حفرة |
نوع اللحيم | المياه القابلة للذوبان اللحيم لصق، المحتوي على الرصاص والخالي من الرصاص |
مكونات | السلبي وصولا الى 0201 حجم بغا وVFBGA الطلاء الخالي رقاقة ناقلات / CSP الجمعية SMT على الوجهين خطوة صغيرة إلى 0.8mils إصلاح بغا وReball إزالة جزء واستبدال |
مجلس العارية الحجم | أصغر: 0.25 * 0.25 بوصة أكبر: 20 * 20 بوصة |
فورمات ملف | فاتورة المواد ملفات جربر اختيار-N-مكان ملف |
أنواع الخدمات | تسليم المفتاح، جزئي تسليم المفتاح أو شحنة |
التعبئة والتغليف مكون | الشريط، أنابيب، بكرات، أجزاء فضفاضة قطع |
تحويل الوقت | خدمة نفس اليوم لخدمة 15 يوما |
تجريب | تحلق مسبار الاختبار، والأشعة السينية التفتيش الهيئة العربية للتصنيع اختبار |
عملية التجميع ثنائي الفينيل متعدد الكلور | حفر ----- ----- التعرض الطلاء ----- Etaching وتجريد ----- ----- الضرب اختبار الكهربائية ----- SMT ----- موجة لحام --- --Assembling ----- تكنولوجيا المعلومات والاتصالات ----- وظيفة اختبار ----- درجة الحرارة والرطوبة اختبار |
نحن قادرون على توفير لكم أفضل خدمة الالكترونيات الصورة:
المهلة
عينات: 3-4 أيام
الإنتاج الضخم: 7-15 أيام (تعتمد على الكمية)
شروط الدفع
T / T، ويسترن يونيون
التعبئة والشحن
حزمة فراغ في الكرتون
المتطلبات التقنية لتجميع ثنائي الفينيل متعدد الكلور:
1) من الفئة الفنية لتركيب السطحية ومن خلال حفرة تقنية لحام
2) أحجام مختلفة مثل 1206،0805،0603،0402 مكونات تكنولوجيا SMT
3) تكنولوجيا المعلومات والاتصالات (في دائرة اختبار)، إقليم العاصمة الاتحادية الوظيفية التكنولوجيا (حلبة اختبار).
4) الجمعية الكلور مع UL، CE، FCC، بنفايات موافقة
5) التكنولوجيا إنحسر غاز النيتروجين لحام لSMT.
6) ارتفاع قياسي وسمت خط التجميع اللحيم
7) قدرة عالية الكثافة مجلس المترابط التكنولوجيا التنسيب.
شرط العرض لثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور الجمعية:
1) ملف جربر وقائمة بوم
2) صورة واضحة من بتبا أو عينة بتبا بالنسبة لنا
3) طريقة اختبار PCBA
لماذا نحن؟
جودة
لدينا UL (E465880) / المعايير بنفايات تؤمن المجالس النوعية من البداية الى النهاية. سواء كان منتج مخصص بسيط أو معقد تشغيل الإنتاج تسليم المفتاح، سوف JHD PCB تلتزم بأعلى معايير الجودة.
قادر على
يقدم JHD PCB الاحدث في قدرات الجمعية والمؤهلات تأمين أن الجودة هي في صلب كل المنتجات التي تنتجها.
تجربة
عندما يتعلق الأمر الإنشاء الخاصة بك كنت ترغب في شريك يمكنك الاعتماد عليه. فريق إدارتنا لديها أكثر من 8YEARS من صناعة المعرفة جنبا إلى جنب. فريق الهندسة لدينا ما يزيد على 5 سنوات خبرة.
حماية المصالح الخاصة بك
حماية الملكية الفكرية الخاصة بك هو وظيفة واحدة! موظفينا من الفنيين المدربين يعملون جميعا بموجب عقد السرية التامة وعلاج الوثائق الهامة الخاصة بك كما يفعلون بأنفسهم.
مرونة
JHD PCB يفخر أنفسنا على قدرتنا على برامج مصممة خصيصا حول احتياجات عملائنا. JHD PCB يستغرق وقتا للاستماع إلى احتياجات العمل الفريدة الخاصة بك ومن ثم المبينة لتجاوزها.
تطبيقات المنتجات:
1. أجهزة الكمبيوتر والمنتجات ذات الصلة: مجلس الطاقة المنقولة، يو القرص، واجهة الشبكة، لوحة الكمبيوتر، بمكتب القاضي، الأسلاك أقل الماوس.
2. الأجهزة المنزلية: العرض الذكية / بمكتب القاضي الرقمية، لوحة عالية التردد. مسجل ومجلس مكرر، والسيارات المعدات السمعية اللوحة الرئيسية ومجلس الرقابة.
3. الأسلاك أقل الاتصالات: مجلس المحمول،. GPS / الاتجاه لوحة قياسية، لاسلكي لوحة الهاتف الرئيسي، اللوحة الرئيسية الاتصال الداخلي.
4. LED الإضاءة: الصمام قوة محرك، لوحة الصمام الخفيفة، الصمام ضوء حزام.
سوف JHD PCB ترغب في أن تكون شريكا لكم في المستقبل القريب!
